用于高粘度、糊状和自由流动物料热处理过程的混合、捏合技术 (2)




瑞士 LIST 公司
(高粘度加工技术的领导者)

4.LIST-DISCOTHERM B, LIST-ORP 和 LIST-CRP 的工作原理

    LIST-DISCOTHERM B 具有连续式和间歇式两类型号。该设备特别适合一些特殊的热处理过程。例如,过程中物料的稠度从液体转变为高粘度、糊状或结焦的中间相,最终为可流动固体颗粒。 LIST-DISCOTHERM B 有一个水平壳体和一个中心搅拌 轴组成。搅拌轴上附有与其相垂直并带有捏合杆的搅拌桨(见图2)。当搅拌轴旋转时,位于壳体上的静态钩形杆与轴和搅拌浆相交,起到清除设备表面结垢的作用。
    LIST-ORP 和LIST-CRP有两个水平轴。特点是 工作容积和传热面大,并且传热面具有自除垢功能 。在8字形截面的壳体内,两搅拌轴相互啮合,并以中等速度旋转(见图3)。两种设备都能设计为连续和间歇式操作。双轴上的搅拌浆焊有多个U形的捏合杆,这些捏合杆以一定比速同步旋转时相互啮合。双轴旋转过程中所产生的动态轮廓线以确保在设备中无死角,即自除垢作用(见图4)。为了在提供强力混合的同时又推动物料(包括高粘度物料)逐渐前移,搅拌桨和U形捏合杆须按一定的特殊方式排列。

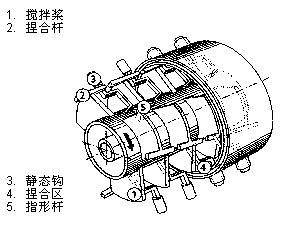

图2 LIST-DISCOTHERM B工作原理

LIST-ORP


LIST-CRP

1.主搅拌   2.轴清理轴   3.搅拌桨   4.捏合杆

图 3. LIST-ORP 和 LIST-CRP 的工作原理

LIST-ORP


LIST-CRP

图 4. LIST-ORP和LIST-CRP 动态轮廓线与自除垢作用
    为了尽量增大单位设备容积的传热面积,LIST- DISCOTHERM B, LIST-ORP和 LIST-CRP的壳体、搅 拌轴和搅拌桨都能通导热介质,因此都能被加热和冷却。强力的混合和捏合作用能有效地破碎烧结或粘结团块。该作用与具有自除垢功能的传热面相结合,从而确保热、质传递所需的高表面更新速率。
    LIST-ORP 和LIST-CRP具有强劲的捏合和搅拌力。为了提高过程所需的输入功率,搅拌轴的转速可在10~40转/分间变化,最大扭矩为250x103 牛顿 米。按螺旋状排列的搅拌桨为高粘度物料的轴向前移提供了推动力。这两种设备对进料量和组成的变化都具有极好的适应性。
    LIST-DISCOTHERM B,LIST-ORP和LIST-CRP的操作填料率通常 范围为60~80%,从而为汽相的汽- 液分离和流动留出了足够的自由空间。采用LIST专门设计的闪蒸阀,可在进料过程中利用闪蒸,在自由空间中预先蒸发掉部分溶剂。
    最终产品可以是自由流动物料,包括粒状、粉状固体和液体。设备内的平均填料高度取决于出料端的堰板高度。该堰板的高度可自由调节以控制填料高度。与螺杆挤压类设备不同,LIST设备内物料的轴向输送速度与搅拌轴转速无关,从而有可能优化传热和停留时间,并减少设备的磨损。
    按一定方式排列的搅拌桨不仅不会影响物料的轴向输送,而且能阻止反向流动,使物料在设备中的流动接近平推流,从而能将液体原料直接加工为可流动固体颗粒,无需循环干燥产物。
    LIST-DISCOTHERM B, LIST-ORP 和 LIST-CRP 的特性列于表1。表2列出 LIST-ORP 和 LIST-CRP独有的一些性能。

页码:1,2,3 ,4                              下一页(第3页)
